PinLayout, FlexLayout 사용하여 뷰 그리기(3)

머리말

플렉스 레이아웃을 사용하는 방법들을 간략하게 소개한다.

GitHub - layoutBox/FlexLayout

플렉스레이아웃은 요가 플렉스 박스를 스위프트로 구현한 레이아웃 패키지다.

요가는 CSS 플렉스 박스를 멀티플랫폼으로 구현한 것이고 리액트 네이티브의 엔진이기도 하다.

• 플렉스박스는 핀레이아웃과 함께 사용할 수 있도록 설계되었다.
• 두 패키지 모두 레이아웃박스라는 레포에 소속되어 있다.
• 많은 레이아웃의 정밀한 레이아웃 및 설정이 필요하지 않다면 플렉스레이아웃이 권장된다.
• 복잡한 레이아웃 및 애니메이션은 핀레이아웃이 권장된다.

설치

설치 방법은 아래 세 가지를 지원한다.

• CocoaPods
• Carthage
• Swift Package Manager

간편한 Swift Package Manager 를 사용하였다.

• 패키지에 직접추가하기

.package(url: "https://github.com/layoutBox/FlexLayout.git", from: "1.3.18")

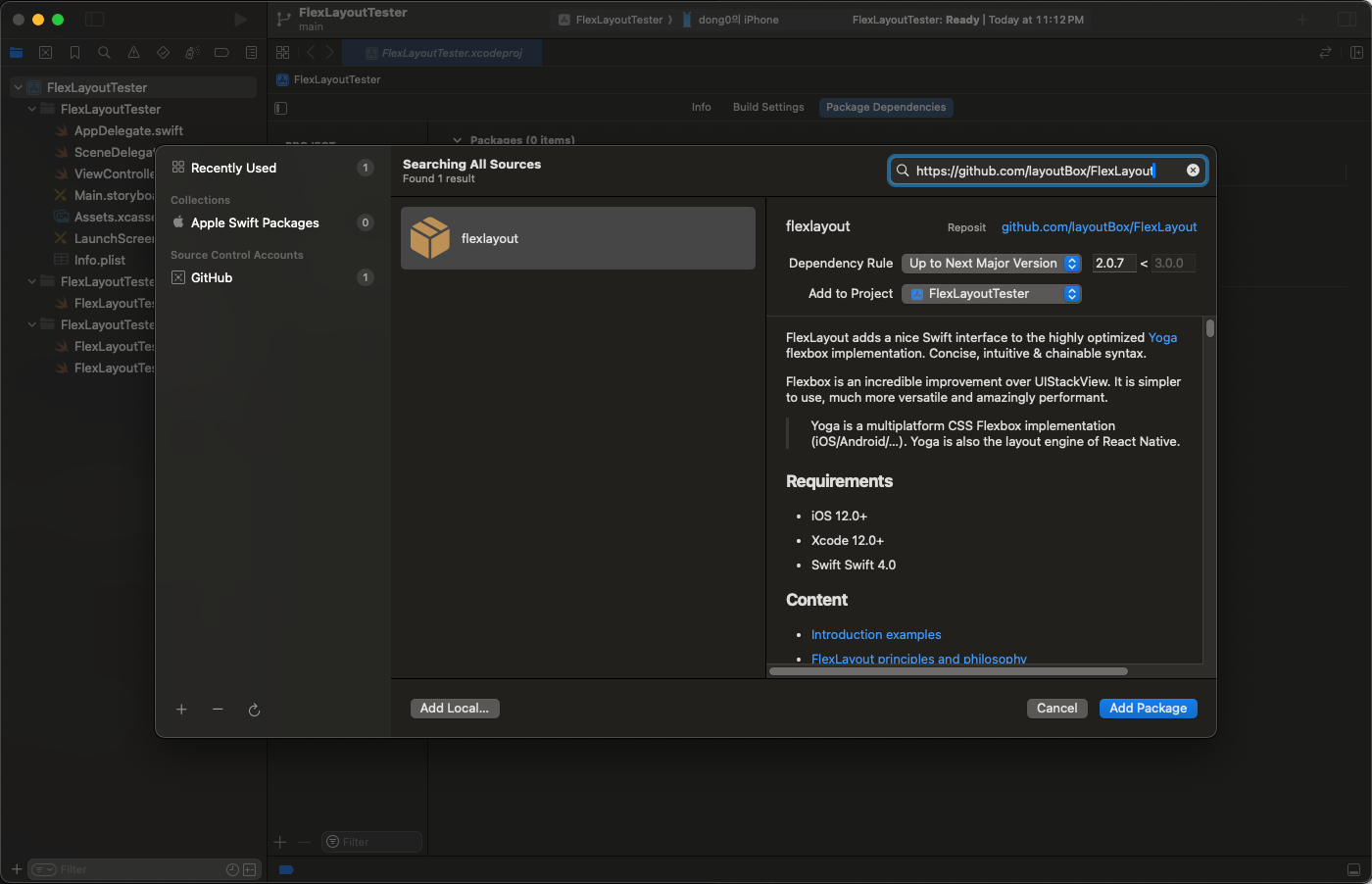

• xcode UI로 추가하기

필자는 설치 시 핀레이아웃 패키지도 함께 설치해 사용하길 권장한다.

CSS 구문과의 비교

플렉스레이아웃은 CSS의 FlexBox 의 레이아웃 배치 방식을 사용하며 동일한 이름의 구문을 제공한다.

FlexLayout Name	CSS Name	React Native Name
direction	flex-direction	flexDirection
wrap	flex-wrap	flexWrap
grow	flex-grow	flexGrow
shrink	flex-shrink	flexShrink
basis	flex-basis	flexBasis
start	flex-start	flexStart
end	flex-end	flexEnd

프로퍼티도 대부분 동일하지만 약간의 차이가 있기도 하다.

Property	FlexLayout default value	CSS default value	React Native default value
direction	column	row	column
justifyContent	start	start	start
alignItems	stretch	stretch	stretch
alignSelf	auto	auto	auto
alignContent	start	stretch	start
grow	0	0	0
shrink	0	1	0
basis	0	auto	0
wrap	noWrap	nowrap	noWrap

플렉스 레이아웃에만 있는 구문들도 있다.

• FlexLayout additions:
  • addItem() → 플렉스의 하위 뷰 추가
  • define() → 플렉스 박스 선언 및 하위 플렉스 클로저 반환
  • layout() → 플렉스 레이아웃 배치 실행
  • isIncludedInLayout() → UIView가 플렉스박스 레이아웃에 포함되는지 동적으로 제어
  • markDirty() → 레이아웃 변화 예고
  • intrinsicSize → 고유 사이즈 반환
  • sizeThatFits() → 특정 사이즈일 때 사이즈 반환

사용방법

뷰 컨트롤러와 뷰 분리

뷰 작성 코드의 효율적인 관리를 위해 뷰 컨트롤러와 뷰를 분리하는 것이 기본적인 패턴이다. MVC 패턴을 적용한다면 뷰 컨트롤러는 상태 변화를 감지할 경우 mainView 에 전달하여 뷰를 갱신한다.

class ViewController: UIViewController {
		// 1. MyView를 반환하는 계산 프로퍼티
    private var mainView: MyView {
        view as! MyView
    }

    override func viewDidLoad() {
        super.viewDidLoad()
        // 3. 뷰를 컨트롤한다.
        mainView.backgroundColor = .red
    }

		// 2. 뷰가 불러온 시점에 뷰 생성 후 뷰 컨트롤러의 뷰로 할당
    override func loadView() {
        view = MyView()
    }
}

class MyView: UIView {
    init() {
        super.init(frame: .zero)
        print("Hello FlexLayout")
    }

    required init?(coder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }
}

루트 뷰 생성 및 뷰 배치하기

플렉스레이아웃은 스택뷰처럼 부모 뷰를 생성하고, 그 하위에 자식 뷰들을 추가하는 방식으로 뷰를 그린다.

class MyView: UIView {
		// 1. 최상위 부모가 될 루트 뷰를 생성한다.
    private let rootView = UIView()

    init() {
        super.init(frame: .zero)
        // 2. 인스턴스 생성 시 뷰를 설정하고, 스타일링 한다.
        rootView.flex.width(100).height(100).backgroundColor(.blue)
        // 3. 뷰를 추가한다.
        addSubview(rootView)
    }

    override func layoutSubviews() {
        super.layoutSubviews()
        // 4. 서브 뷰가 레이아웃 되는 시점에 레이아웃을 적용한다.
        rootView.flex.layout(mode: .adjustHeight)
    }

    required init?(coder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }
}

핀 레이아웃을 사용해 여러 개의 뷰를 작성하지 않고, 단일 플렉스 레이아웃만 사용할 경우 아래와 같은 사용이 권장 된다.

override func layoutSubviews() {
    super.layoutSubviews()
    // 5. pin 레이아웃과 함께 사용하면 쉽게 뷰 전체를 채울 수 있다.
    rootView.pin.all(pin.safeArea)
    rootView.flex.layout()
}

플렉스 박스 레이아웃이 적용된 뷰의 변화는 오토 레이아웃으로 변동되지 않는다. 혼용시 주의 필요

override func viewDidLoad() {
    super.viewDidLoad()
    mainView.backgroundColor = .red

    // 오토 레이아웃 코드 적용 안됨.
    NSLayoutConstraint.activate([
        mainView.rootView.topAnchor.constraint(equalTo: view.topAnchor),
        mainView.rootView.leadingAnchor.constraint(equalTo: view.leadingAnchor),
        mainView.rootView.trailingAnchor.constraint(equalTo: view.trailingAnchor),
        mainView.rootView.bottomAnchor.constraint(equalTo: view.bottomAnchor)
    ])

    // 코드 적용 됨.
    mainView.rootView.flex.width(200)
}

자식 플렉스박스 뷰 추가하기

define 과 addItem 을 조합해 자식 플랙스 박스를 생성할 수 있다.

let rootView = UIView()

init() {
    super.init(frame: .zero)
    // 1. define 선언
    rootView.flex.define { flex in
		     // 2. addItem() 을 통해 자식 플렉스박스 생성
        flex.addItem().width(50).height(50).backgroundColor(.brown)
    }
    .width(100).height(100).backgroundColor(.blue)

	  addSubview(rootView)
}

플랙스 박스 추적을 위해 미리 뷰를 생성하고 하위 뷰에 추가할 수도 있다.

let rootView = UIView()
// 1. 뷰 생성
private let myButton: UIButton = {
   let button = UIButton()
    button.setTitle("버튼", for: .normal)

    return button
}()

init() {
    super.init(frame: .zero)
    rootView.flex.define { flex in
        flex.addItem()
            .width(50).height(50).backgroundColor(.brown)
        flex.addItem()
            .width(200).height(200).backgroundColor(.yellow)
         // 2. addItem에 View 전달
        flex.addItem(myButton)
            .width(200).height(64).backgroundColor(.green)
        // 하위 플랙스 박스 뷰의 최대 사이즈가 상위 플랙스 박스의 intrinsicSize 가 된다.
        print(rootView.flex.intrinsicSize) // (200.0, 314.0)
    }
    .backgroundColor(.blue)

    addSubview(rootView)
}

클로저이므로 다양한 문법도 사용 가능

• 파라미터 축약 가능

// 축약 구문 사용
rootView.flex.define { $0.addItem(myButton).width(200).height(50) }
  .backgroundColor(.blue)

• 클로저 내 반복문도 가능

rootView.flex.define { flex in
		// 반복문 사용
    for index in 0...10 {
        flex.addItem().width(CGFloat(index)).height(50).backgroundColor(.red)
            .marginBottom(4)
    }
    flex.addItem(myButton)
        .width(200).height(64).backgroundColor(.green)
    print(rootView.flex.intrinsicSize)
}
.backgroundColor(.blue)

뷰 레이아웃 및 스타일하기

  // flex 레이아웃 사용 // Y축 정렬 중앙, X축 정렬 중앙
rootView.flex.justifyContent(.center).alignItems(.center).define {
    flex in
    for index in 0...10 {
        flex.addItem().width(CGFloat(index)).height(50).backgroundColor(.red)
            .marginBottom(4)
    }
    flex.addItem().width(100).height(50).backgroundColor(.yellow)
    flex.addItem(myButton)
        .width(200).height(64).backgroundColor(.green)
}
.backgroundColor(.blue)

  rootView.flex.justifyContent(.spaceBetween).alignItems(.end).define {
      flex in
      // 하위 플랙스박스 추가
      flex.addItem().direction(.row).gap(4).define { flex in
          for index in 0...10 {
              flex.addItem()
                  .width(CGFloat(index)).height(50)
                  .backgroundColor(.red).marginBottom(4)
          }
      }
      flex.addItem().width(100).height(50).backgroundColor(.yellow)
      flex.addItem(myButton)
          .width(200).height(64).backgroundColor(.green)
  }
  .backgroundColor(.blue)

스타일링 시 주의점으로 %가 있다. width, height 등 값 사용 시 %를 사용해 특정 비율을 사용할 수 있는데, 이 비율이 연속될 경우, CSS와 달리 균등하게 분배되는 것이 아닌 동일한 값이 적용된다.

%값과 상수값과의 +- 와 같은 연산도 불가능 그러므로 고정 값을 가져온 후 계산할 수 있게 하자.

override func layoutSubviews() {
    super.layoutSubviews()
    print(rootView.frame) // (0.0, 0.0, 0.0, 0.0)
    rootView.pin.all(pin.safeArea) // --- 루트 뷰의 프레임은 핀 레이아웃 이후 계산된다.
    print(rootView.frame) // (0.0, 0.0, 393.0, 759.0)
    print(myButton.frame) // (0.0, 0.0, 0.0, 0.0)
    rootView.flex.layout() // ---  루트 뷰 하위 뷰 프레임은 레이아웃 이후 계산된다.
    print(myButton.frame) // (193.0, 695.0, 200.0, 64.0)

}

스크롤 뷰 설정하기

스크롤 뷰의 컨텐츠 사이즈를 조정해 줘야한다. 스크롤 뷰를 감싸는 컨테이너의 사이즈와 동일하게 하기를 권장

override func layoutSubviews() {
  super.layoutSubviews()

  // 1) Layout the contentView & rootFlexContainer using PinLayout
  contentView.pin.top().bottom().left().right()
  rootFlexContainer.pin.top().left().right()

  // 2) Let the flexbox container layout itself and adjust the height
  rootFlexContainer.flex.layout(mode: .adjustHeight)

  // 3) Adjust the scrollview contentSize
  contentView.contentSize = rootFlexContainer.frame.size
}

뷰 변경 적용하기

레이아웃이 변경될 때 플렉스 레이아웃은 수동 갱신이 불가능하므로, 직접 뷰를 갱신 시켜줘야 한다.

lazy var action = UIAction { _ in
    self.myButton.flex.backgroundColor(.purple) // 바로 적용된다.
    self.myButton.flex.width(100) // 바로 적용되지 않는다.
}

lazy var action = UIAction { _ in
    self.myButton.flex.backgroundColor(.purple) // 바로 적용된다.
    self.myButton.flex.width(100) // 바로 적용된다.

    self.setNeedsLayout() // 추가

}

lazy var action = UIAction { _ in
    self.myButton.flex.backgroundColor(.purple)
    self.myButton.flex.width(100)

    self.myButton.flex.markDirty() // 최적화를 위해 추가해주자.
    self.setNeedsLayout()

}

뷰 애니메이션

애니메이션을 통해 레이아웃 변경시 layoutInfNeeded() 작성해 줘야한다.

lazy var action = UIAction { _ in
    self.myButton.flex.backgroundColor(.purple)
    self.myButton.flex.markDirty()
    self.setNeedsLayout()

    // 애니메이션 추가
    UIView.animate(withDuration: 0.3) {
        self.myButton.flex.width(100)
        self.layoutIfNeeded()
    }
}

맺음말

지금까지 플렉스레이아웃을 사용한 뷰 그리는 방법에 대해 알아봤다. 플렉스레이아웃은 선언형으로 직관적이고 쉽게 뷰를 그릴 수 있도록 도와준다. 장점만 갖는 것은 아니다. 오토 레이아웃에 익숙하다면, 다른 방식의 뷰 그리는 방식이 불편할 수 있다. 또한 뷰의 변화가 있다면 수동으로 갱신할 필요가 있다. 이러한 장 · 단점을 잘 인지해서 뷰를 그릴 때 활용하도록 하자.

---
